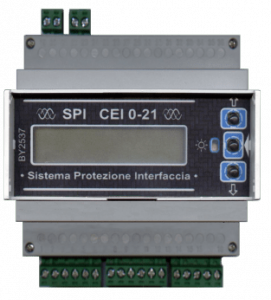

Da 2F Energie puoi acquistare il dispositivo di certificazione interfacce SPI CEI 0-21 di Bytronic, modello BY2537 con certificazione test report.
| Informazioni generali |
|---|
| Modulare 6DIN |
| Programmabile da menu |
| Protezione parametri tramite password |
| Misure in tempo reale |
| Display LCD alfanumerico per stati operativi e misure |
| LED rosso per segnalazione anomalie |
| Caratteristiche tecniche | |
|---|---|
| Alimentazione | 90…250 VCA |
| Tensione nominale | 400 V trifase |
| Frequenza nominale | 50 Hz |
| Controllo di minima e massima tensione | |
| Controllo di minima e massima frequenza | |
| 1 contatto per protezione e 1 contatto per rincalzo, entrambi in scambio | |
| Tensione media | 10 minuti (EN 61000-4-30) |
| Elaborazione contatti | “Telescatto”, “Selezione finestra frequenza”, “Comando locale” |
| Circuito rincalzo per controllo stato DDI (ingresso da contatto “DDI Retroazione”) | |
| Tensione ausiliaria per alimentazione | |
| Comunicazione seriale | Protocollo MODBUS RTU |
| Tempi di intervento | ||
|---|---|---|
| Protezione | Soglia | Tempo intervento |
| Massima tensione (59.S1 - 10 min) | 1.10 Vn | 3 sec |
| Massima tensione (59.S2) | 1.15 Vn | 0.2 sec |
| Minima tensione (27.S1) | 0.85 Vn | 0.4 sec |
| Minima tensione (27.S2) | 0.4 Vn | 0.2 sec |
| Massima Frequenza (81>S1) | 50.5 Hz | 0.1 sec |
Minima Frequenza (81| 49.5 Hz | 0.1 sec |
|
| Massima Frequenza (81>S2) | 51.5 Hz | 0.1 - 5 sec |
Minima Frequenza (81| 47.5 Hz | 0.1 - 5 sec |
|
